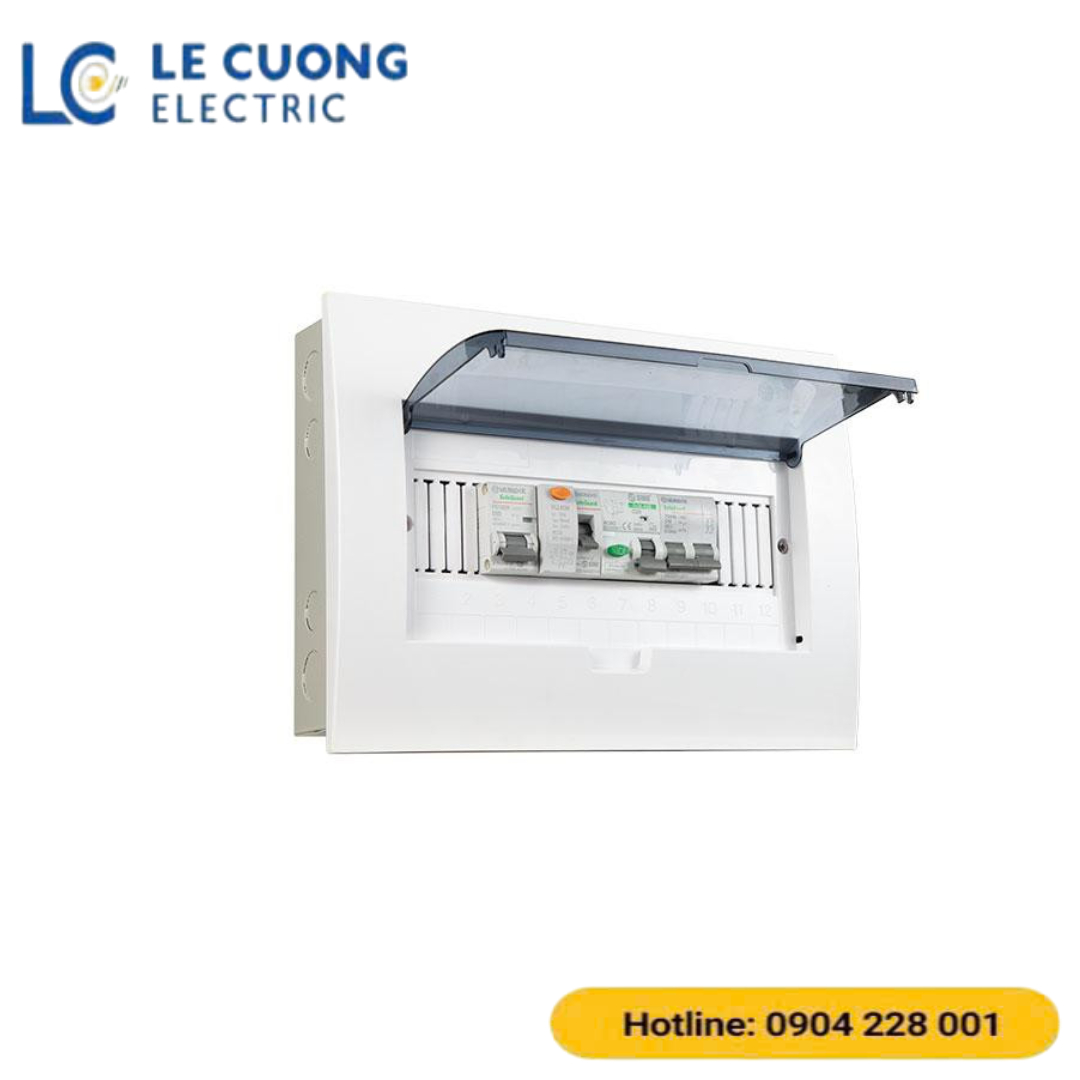

Tủ điện Sino 8-12 module

THÔNG SỐ KỸ THUẬT

E4FC 8 - 12 Module

• Tiêu chuẩn: BS 5486-1, IEC439-3
• Cấp độ bảo vệ: IP40
• Khả năng chứa: 8-12 module (18mm/1md)
• Mặt tủ: được thiết kế với bề mặt cong tạo nên kiểu dáng trang nhã và sang trọng cho sản phẩm.
• Nắp che tủ: làm bằng nhựa Polycarbonate trong suốt chống cháy, chống va đập.
• Thân tủ: làm bằng nhựa tự chống cháy.
• Phụ kiện tiêu chuẩn: vật liệu dẫn điện bằng đồng đỏ, vật liệu cách điện bằng Polyamide, thanh ray bằng nhôm định hình vĩnh cửu...
• Thích hợp cho lắp đặt âm tường.

• Thông tin cảnh báo an toàn:

- Việc lắp đặt phải do người có chuyên môn về điện thực hiện

• Hướng dẫn sử dụng & bảo quản

- Sử dụng đúng thông số kỹ thuật in trên bao bì hoặc sản phẩm

- Bảo quản nơi khô ráo

Cấu tạo

1. Mặt tủ là nhựa ABS chống ngả màu, chống va đập
2. Hộp kim loại sơn tĩnh điện chống gỉ sét hoặc hộp âm nhựa chống cháy
3. Trạm nối dây đất bằng hợp kim đồng mạ niken
4. Ray cài át bằng nhôm định hình vĩnh cửu chống gỉ sét
5. Trạm nối dây trung tính bằng hợp kim đồng mạ niken
6. Giá đỡ cầu trung tính bằng nhựa Polyamide chịu điện áp 2000V
7. Thanh đồng được bọc nhựa cách điện
8. Lỗ vào, ra dây (20, 25, 32mm)
9. Bảng chỉ dẫn mạch điện bảo vệ
10. Nút đậy che vít
